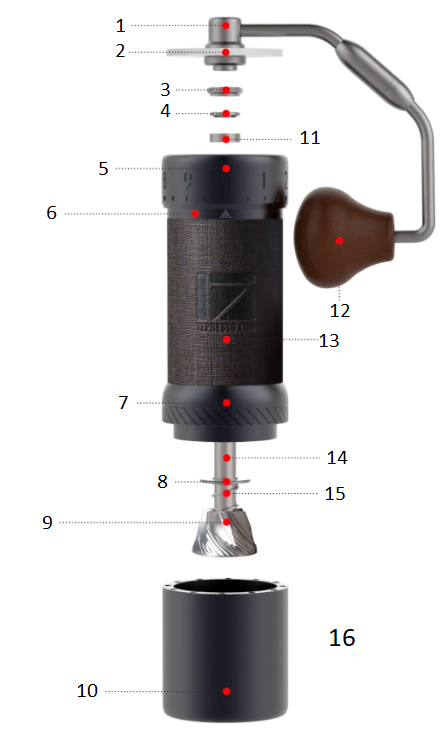

Išplėstinis rodinys

Švaistiklio rankena Pupelių viršelis Rievota nykščio veržlė Viršutinis guolio dangtelis Reguliavimo ratuko žiedas Kūnas Burr žiedo blokas Apatinis guolio dangtelis Burr Magnetinis gaudymo puodelis Viršutinis guolis Švaistiklio rankenėlė Sukibimas Prekės spalva gali šiek tiek skirtis dėl skirtingos versijos. Centrinis velenas Pavasaris Maltos kavos talpa: 40 g (Priklausomai nuo pupelių rūšies)

Naudotojo instrukcijos

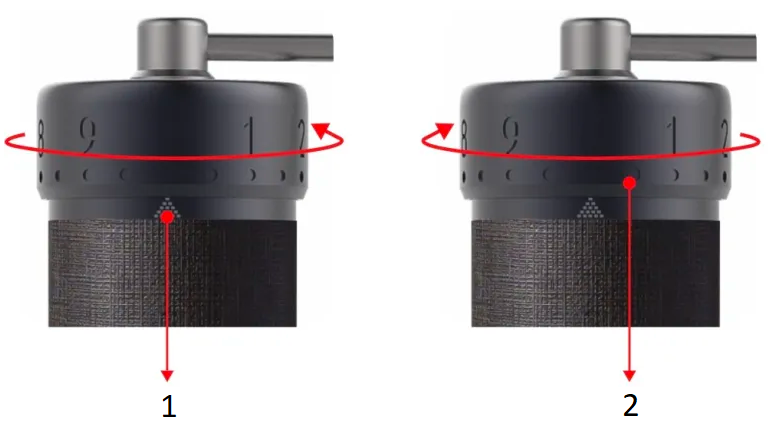

1. Mastelio žymė
2. Reguliavimo ratuko žiedas

Malimo nustatymo reguliavimas

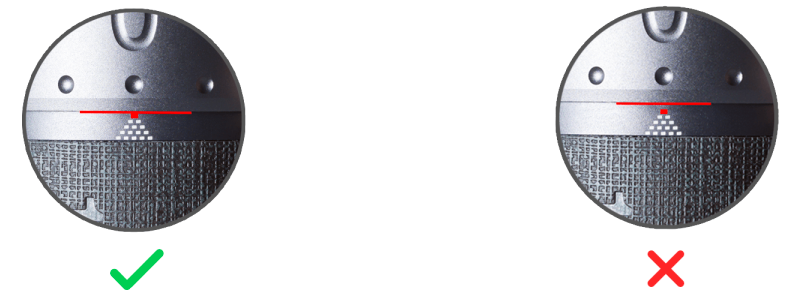

1. Malūnėlis paruoštas naudoti išpakavus. Pasukite reguliavimo ratuko žiedą prieš laikrodžio rodyklę iki pradinio taško, kur prasideda pasipriešinimas ir alkūninė rankena negali laisvai suktis. Nr. 0 bus sulygiuotas su skalės žyme, o apatinis reguliavimo ratuko žiedo kraštas lies pirmąją skalės žymės pakopą.
2. Piramidės formos skalės žymė susideda iš kelių kvadratėlių, rodančių, kiek apsisukimų esate pasiekę, ir ji mažėja, kai nustatote grubesnius nustatymus.
3. Iš viso yra penki apsisukimai. 100 spragtelėjimų per vieną apsisukimą, ir kiekvienas spragtelėjimas perkelia frezą 0,008 mm / 8 mikronais.
4. Žiūrėkite žemiau esančią malimo nustatymo lentelę ir pasukite reguliavimo ratuką pagal laikrodžio rodyklę.
5. Pritvirtinkite guminę juostelę prie šlifuoklio, kad geriau jį suimtų.
6. Įdėkite kavos pupeles į piltuvą ir pasukite rankenėlę pagal laikrodžio rodyklę, kad pradėtumėte malti.
7. Išardę ir vėl surinkę malūnėlį, vadovaukitės instrukcijomis, kad sukalibruotumėte jį.

Išardymas

Įspėjimas: Neatlaisvinkite girnos žiedo mazgo prieš 3 veiksmą.

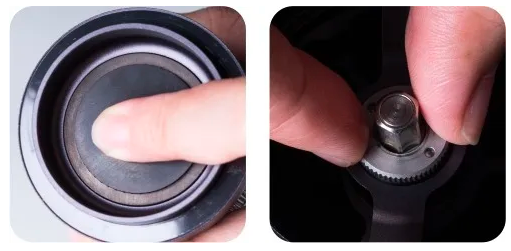

Pasukite reguliavimo ratuko žiedą pagal laikrodžio rodyklę maždaug du apsisukimus ir nuimkite rievėtą nykštukinę veržlę prieš laikrodžio rodyklę, tuo pačiu spausdami grąžtą.

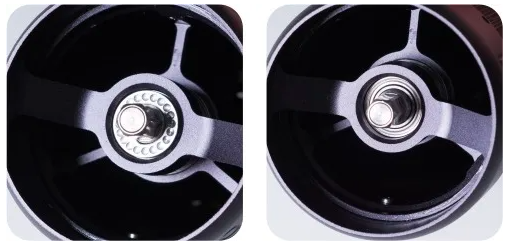

Nuimkite viršutinį guolio dangtelį ir viršutinį guolį.

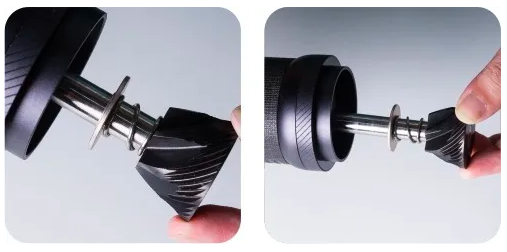

Nuimkite šerpeto ir centrinį veleną, spyruoklę ir apatinis guolio dangtelis.

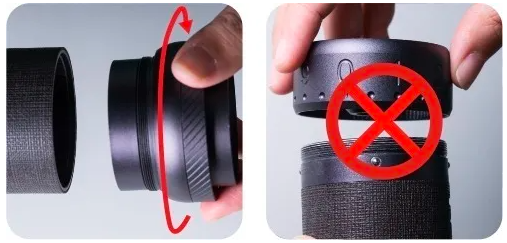

Pasukite girnos žiedo mazgą į priekį (atvirkštinis sriegis). Reguliavimo ratuko žiedo išardymas nėra siūloma. Nevalykite malūnėlio vandeniu. Rekomenduojama valyti šepečiu ir pūstuvu.

Surinkimas ir kalibravimas

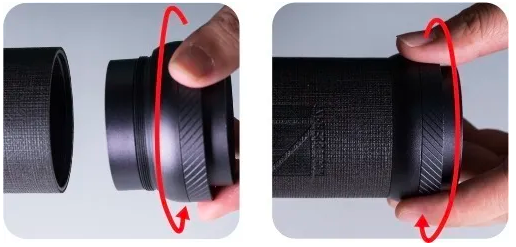

Pasukite girnos žiedo bloką atgal (atvirkštiniai sriegiai) iki griežčiausios padėties.

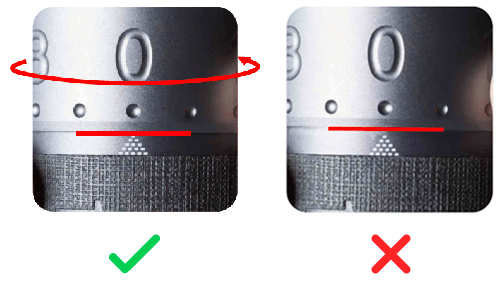

Sulygiuokite #0 su skalės žyme ir apačia reguliavimo ratuko žiedo kraštas liečiasi pirmoji skalės žymės pakopa.

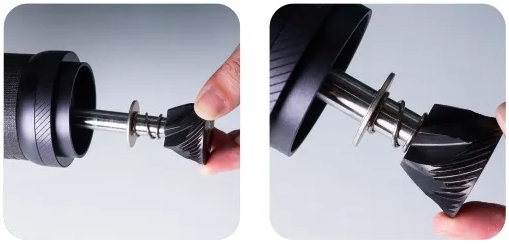

Sudėkite komponentus atgal į dešinę seka: apatinis guolio dangtelis (pakeltas kraštas nukreiptas į viršų), spyruoklė, velenas ir šerpetojimas.

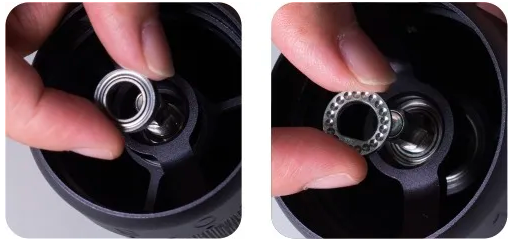

Viršutinį guolį įdėkite atgal iš viršaus. Spausdami girnelę iš apačios, uždėkite viršutinį guolio dangtelį atgal. Šoninė pusė su įgaubti taškai nukreipti į viršų, o U formos skylė tinkamai tinka velenui.

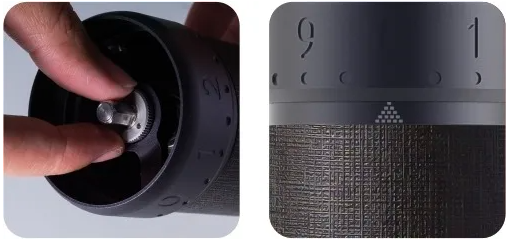

Priveržkite rievėtą nykščio formos veržlę, kad kalibruotumėte malūnėlį, spausdami girnelę iš apačios. Pastaba: Iš viso yra keturi su puse rotacijos skaičiuojant nuo pradinio taško. Pradinis taškas gali gali skirtis ±10 paspaudimų tikslumu dėl priveržimo stiprumo veržlė ir ratukas.

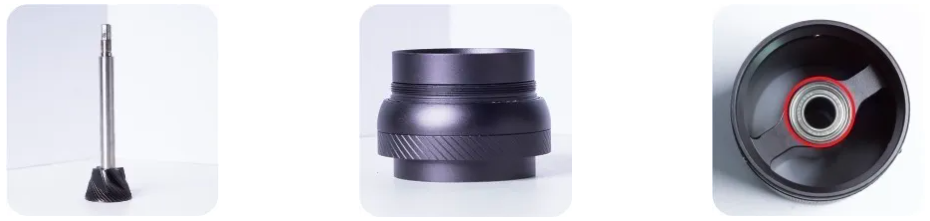

Įspėjimas

Nebandykite ardyti ar nuimti šių komponentų:

1. Centrinis velenas ir ašmenys
2. Valytuvo žiedo blokas
3. Guoliai

Sulankstoma rankena

Įspėjimas: Rankenai garantija netaikoma, jei kuri nors dalis yra išardyta.

Kaip sulankstyti?

Laikykite švaistiklio dalį prie medinio rankenėlę ir įspauskite ją.

Norėdami sulankstyti, pasukite rankeną pagal laikrodžio rodyklę iki galo.

Kaip atsiskleisti?

Laikykite švaistiklio dalį prie medinio rankenėlę ir įspauskite ją.

Pasukite rankenėlę prieš laikrodžio rodyklę iki galo būdas atsiskleisti.

Atsargumo priemonės

• Nevalykite ir neplaukite malūnėlio vandeniu.
• Nevalykite šlifuoklio kitais tirpikliais, išskyrus vandenį ir alkoholį.
• Laikykite jį sausoje vietoje, kad pailgintumėte jo tarnavimo laiką.
• Vadovaukitės surinkimo instrukcijomis, įsitikinkite, kad komponentai yra teisingose vietose.
• Dėl saugumo priežasčių laikykite smulkintuvą vaikams nepasiekiamoje vietoje.

Garantija ir produkto naudojimo būdas

Produktams suteikiamas standartinis įstatymų nustatytas garantinis laikotarpis. Ši garantija yra neperleidžiama, o piniginė kompensacija grynaisiais pinigais negalima. Garantija netaikoma produktams, kurie buvo naudojami ne taip, kaip nurodyta šioje naudojimo instrukcijoje.

Garantija taip pat netaikoma:

• Pažeidimams, atsiradusiems dėl netinkamo naudojimo, priežiūros aplaidumo ar bet kokio kito naudojimo tikslais, kurie nenurodyti šiame vadove.
• Išorinės išvaizdos pažeidimams, pažeidimams dėl korozijos ar laipsniško nusidėvėjimo.

Bet kokios pašalinių asmenų atliekamos intervencijos ar remontas panaikina produkto garantiją.
